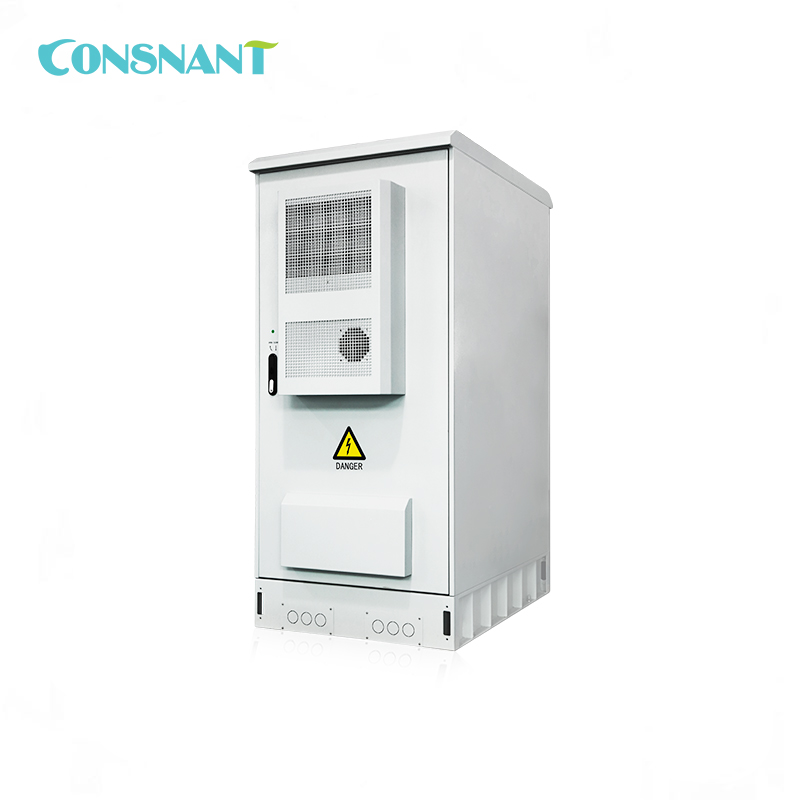

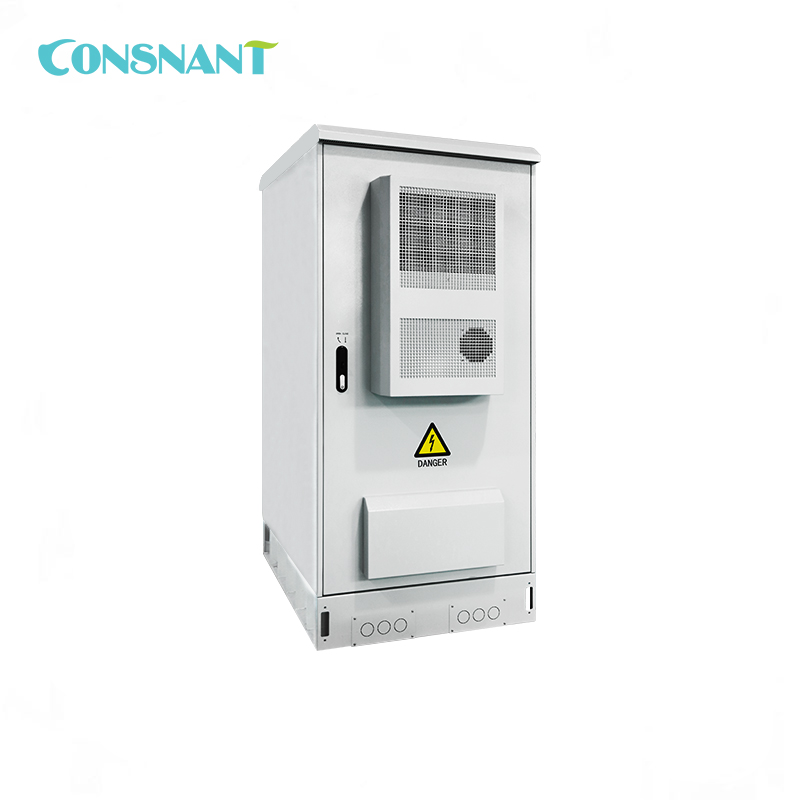

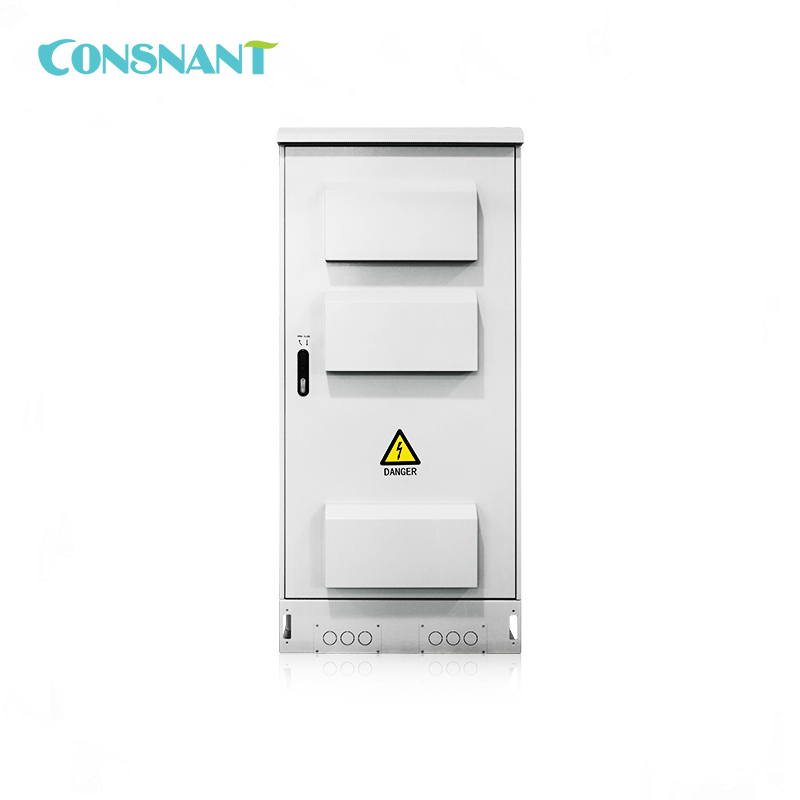

Номер моделі: CNW330 10-40KVA
Номінальна потужність: 10-40 кВА
Номінальна напруга: 208VAC
Максимальний діапазон вхідної напруги: ±20%
Номінальна частота: 50/60 Гц
Пункт № :
CNW330 10-40KVAЗамовлення (MOQ) :
1Оплата :
T/TПоходження продукту :
ChinaКолір :
RAL7035Порт доставки :
ShenzhenЧас виконання :
3 weeksвага :
273-602 KgЗастосування

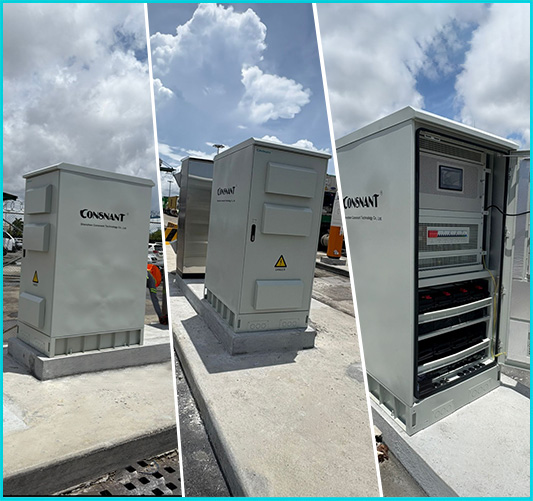

Наші зовнішні ДБЖ серії CNW330 спеціально розроблені для базових станцій телекомунікацій.Незалежно від того, чи використовується він у віддалених місцях, чи в міських мережах, наша команда професіоналів може розробити рішення для різних сценаріїв застосування, як на вулиці, так і всередині приміщень, щоб забезпечити безперебійну роботу експлуатація енергетичного обладнання.

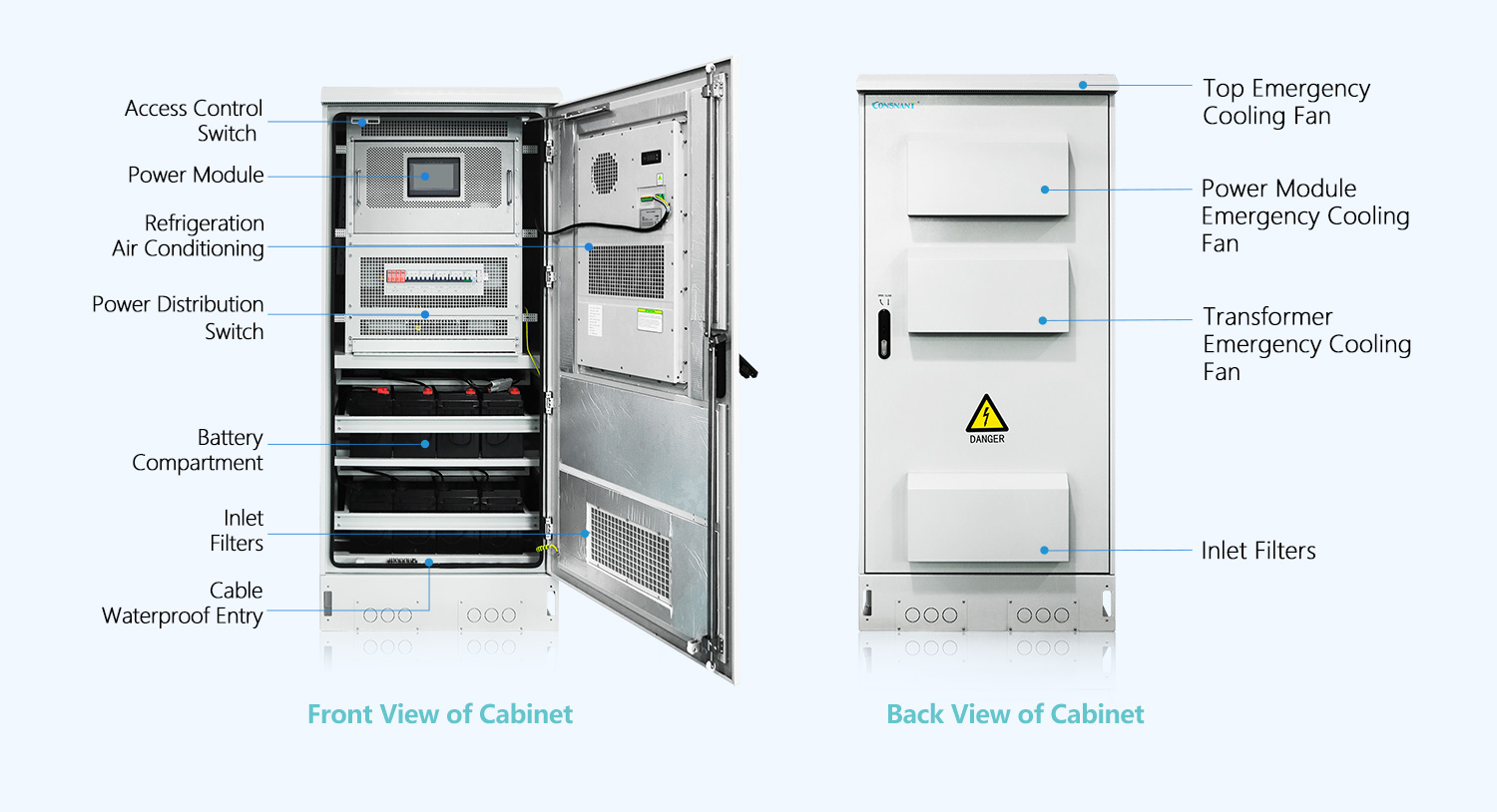

Схема компонування системи:

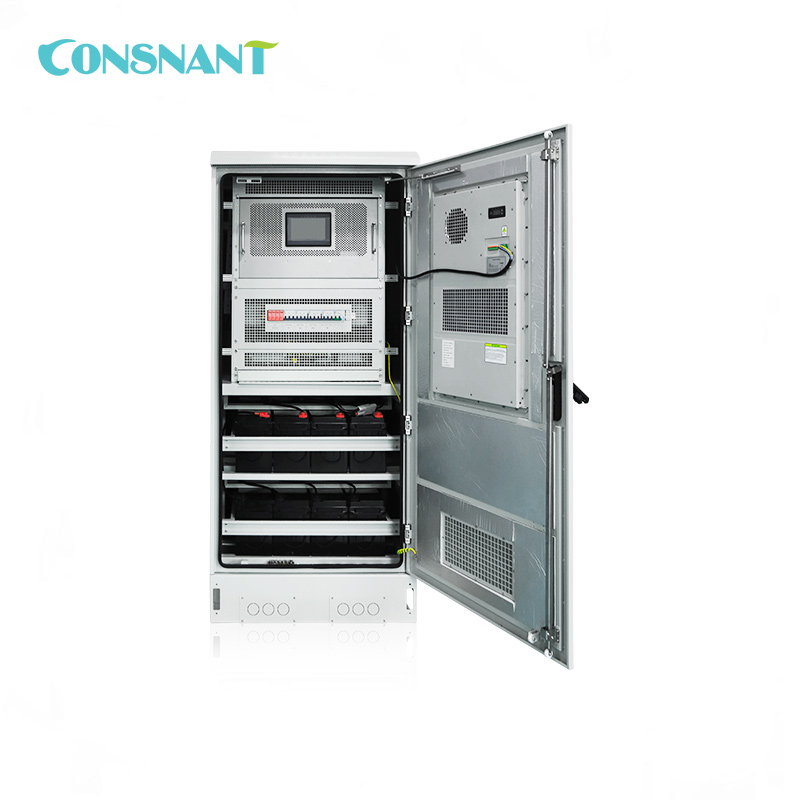

ДБЖ складається з наступних блоків:
ВИПРЯМНИК
Перетворює вхідний змінний струм у постійний. Функції такі:
- Живлення інвертора постійним струмом.
- Автоматична зарядка акумулятора. Спочатку підтримка заряду до 80%, потім вирівнювання заряду при постійній напрузі.
Струм зарядки обмежений 15% від значення ємності акумулятора в Аг (зберігається в пам'яті!). Цей струм зарядки буде виконуватися лише тоді, коли загальна вихідна потужність не перевищує 110% від номінального значення.
ЗОВНІШНІЙ БАТАРЕЙ
Забезпечує резервну енергію для живлення навантаження, коли немає вхідного живлення ДБЖ.
ФІЛЬТР ЗМЕНШЕННЯ ГАРМОНІК (додатково)
Фільтр у передньому каскаді випрямляча зменшує гармонійні спотворення вхідного струму. Він складається з двох котушок індуктивності та кількох конденсаторів і захищений запобіжником.
ІНВЕРТОР
Перетворює постійний струм випрямляча або акумулятора на змінний. Він постійно залишається в робочому стані, забезпечуючи живлення навантаження.
СТАТИЧНИЙ ПЕРЕМИКАЧ
Дозволяє автоматично або вручну перемикатися між виходом ІНВЕРТОРА та виходом байпасу BY-PASS у режимі реального часу.
Водночас, цей статичний перемикач має пристрій "захисту від зворотного струму", щоб запобігти зворотному зв'язку по струму, спричиненому аномальними несправностями SCR.
SWMB
Увімкніть перемикач SWMB та вимкніть інші перемикачі SWIN, SWBY або SWOUT, ДБЖ буде ізольовано для технічного обслуговування. У цей момент навантаження все ще може отримувати живлення без змін, оскільки всередині ДБЖ немає напруги (напруга присутня лише в клемній блоці входу/виходу та секції перемикачів. Але в ДБЖ з трифазним виходом нейтральна лінія не розділена!).
Технічні параметри
|
Модель |
CNW330-10K |
CNW330-15K |
CNW330-20K |
CNW330-30K |
CNW330-40 кВА |
|
Місткість |
10 кВА |
15 кВА |
20 кВА |
30 кВА |
40 кВА |
|
Системні параметри |
|||||
|
Зв'язок між коефіцієнтом вихідної потужності cosφ та навантаженням |
|||||
|
Індуктивне навантаження 0,5~0,8 |
100% |
||||
|
Індуктивне навантаження 0,8~1,0 |
100~80% |
||||
|
1,0 лінійне навантаження |
80% |
||||
|
Ємнісне навантаження 0,8~1,0 |
80% |
||||
|
Ємнісне навантаження 0,5~0,8 |
70% |
||||
|
Навантаження комп'ютера |
80% |
||||
|
Загальний ККД (нормальний режим) Навантаження 100% |
92% |
||||
|
50% навантаження |
90% |
||||
|
Загальна ефективність (економічна модель): 100% навантаження |
98% |
||||
|
Максимальний струм витоку (мА) |
100 |
||||
|
Економний режим очікування |
Стандартна функція |
||||
|
Середній час між відмовами (MTBF): |
200 000 годин |
||||
|
Порт моніторингу комп'ютера |
Стандартна конфігурація RS232, RS485 / MODBUS |
||||
|
Робоча температура |
-10° ~ 50°C |
||||
|
Максимальна відносна вологість |
95% (без конденсації) |
||||
|
Охолодження |
Примусова вентиляція (швидкість вентилятора змінюється залежно від навантаження та температури) |
||||
|
Максимальна висота |
Номінальна потужність на 1000 м (збільшення на 100 м та зменшення на -1%), максимум 4000 м |
||||
|
Шум (дБ) |
52 ~ 58 |
||||
|
Клас захисту (EN 60529) |
IP55 |
||||
|
Метод вхідної та вихідної лінії |
Знизу/Ззаду |
||||
|
Стандарт безпеки |
\Норми безпеки: GB4943, EN 50091-1, електромагнітна сумісність: GB7260.2, GB/T 17626.2~5, EN 50091-2 |
||||
|
Фізичні параметри |
|||||
|
Ширина (мм) Ш |
900 |
1060 |
|||
|
Глибина * Висота (мм) |
1200*1950 |
1295*1950 |
|||
|
Вага (кг) (батарея не входить до комплекту) |
273 |
299 |
311 |
454 |
602 |
|
Вхід випрямляча |
|||||
|
Номінальна напруга |
208VAC Трифазний трипровідний |
||||
|
Діапазон напруги |
± 10 % (± 20 % регульоване) |
||||
|
Номінальна частота |
50/60 Гц Автоматична ідентифікація |
||||
|
Діапазон частот |
45 ~ 65 |
||||
|
Функція плавного запуску на вхідній потужності |
Так, 0-100%, налаштування 10-300 секунд |
||||
|
Коефіцієнт вхідної потужності cosφ |
До 0,99 (з гармонійним фільтром) |
||||
|
Гармонічна складова вхідного струму (THDI) |
Мінімум<5% (з гармонійним фільтром) |
||||
|
Макс. вхідний струм [А] |
33 |
49 |
66 |
99 |
133 |
|
Вихід випрямляча |
|||||
|
Напруга обслуговування (20°C) |
Тип батареї 1 та 2: V = (2,266 * ел.) В постійного струму |
||||
|
Тип батареї 3: V = (2,21 * ел.) В постійного струму |
|||||
|
Тип батареї 0: Значення напруги знаходиться між типом 1 та 2, а діапазон регулювання значення напруги V = (2,09~2,4) * ел. [В постійного струму] |
|||||
|
Напруга заряджання (20°C) |
Тип батареї 1 та 2: В (% заряджання<95%) = (2,32 * ел.) В постійного струму |
||||
|
Тип батареї 3: В (% заряджання<95%) = (2,4 * ел.) В постійного струму |
|||||
|
Тип батареї 0: Значення напруги знаходиться між типом 1 та 2, а діапазон регулювання значення напруги V = (2,09~2,4) * ел. [В постійного струму] |
|||||
|
Максимальна напруга зарядки |
(2,32 * ел.) В постійного струму |
||||
|
Точність стабілізації вихідної напруги зарядного пристрою |
1% |
||||
|
Компонент постійної напруги пульсацій |
≤1% |
||||
|
Акумулятор |
|||||
|
Кількість одиниць (номінальна напруга) |
16 одиниць (192 В постійного струму) |
||||
|
Налаштування струму зарядки |
0,1 А х C10 |
||||
|
Напруга розряду акумулятора |
Акумулятор 1, 2 та 3: Струм розряду без навантаження, Vmin=(1,81 * ел.) [В пост. струму] |
||||
|
Акумулятор 1, 2 та 3: вихідний струм = ємність Аг, Vmin = (1,65 * ел.) [В пост. струму] |
|||||
|
Акумулятор 1, 2 та 3: вихідний струм > ємність Аг, Vmin = (1,60 * ел.) [В пост. струму] |
|||||
|
Тип батареї 0: Заводські значення за замовчуванням, Vmin=(1,67 * ел.) [В постійного струму] Діапазон регулювання Vmin = (1,57~1,88)*el. [Vdc] |
|||||
|
Вихід трифазного інвертора |
|||||
|
Номінальна потужність [кВА] |
10 |
15 |
20 |
30 |
40 |
|
Номінальна потужність [кВт] |
8 |
12 |
16 |
24 |
32 |
|
Номінальна напруга [В] |
208VAC Трифазний чотирипровідний |
||||
|
Номінальний струм [А] |
22 |
33 |
44 |
66 |
88 |
|
Налаштування фазної напруги |
112~ 135 В (панель керування) |
||||
|
Піковий коефіцієнт (Ipeak/Irms) |
3:1 |
||||
|
Форма хвилі |
Синусоїда |
||||
|
Фазовий зсув напруги (градуси) 100% збалансоване навантаження |
± 1' |
||||
|
Фазовий зсув напруги (градуси) 100% незбалансоване навантаження |
± 2' |
||||
|
Різниця фазних напруг 100% збалансоване навантаження |
± 1 % |
||||
|
Різниця фазних напруг 100% незбалансоване навантаження |
± 3 % |
||||
|
Загальний вміст гармонік (THDv) 100% лінійне навантаження |
<2% |
||||
|
Загальний вміст гармонік (THDv) 100% нелінійне навантаження |
<5% |
||||
|
Стабільна стабільність напруги |
± 1 % |
||||
|
Реакції перехідної напруги |
± 5 % протягом 10 мс |
||||
|
Номінальна частота |
те саме, що й вхідні дані |
||||
|
Стабільність частоти |
± 0,5% в асинхронному режимі; під час синхронізації ± 2% (можна встановити на ± 1-5%, керується панеллю) |
||||
|
Перевантаження |
600 футів / 10 футів / 1 фут (110/125/150% номінального струму) |
||||
|
Коротке замикання на 0,1 секунди |
2 рази введення |
||||
|
ККД інвертора (100% навантаження) |
90% |
||||
|
Вхід трифазного байпасу |
|||||
|
Номінальна потужність [кВА] |
10 |
15 |
20 |
30 |
40 |
|
Номінальна напруга [В] |
208VAC Трифазний чотирипровідний |
||||
|
Діапазон вхідної напруги |
±15 % (можна налаштувати з панелі керування до ±10 %, ±20%) |
||||
|
Номінальна частота [Гц] |
50 / 60 |
||||
|
Діапазон напруги |
±2 % (можна налаштувати з панелі керування до ± 5 %) |
||||
|
«РЕЖИМ ОЧІКУВАННЯ УВІМК.» (Час перемикання з байпасу на інвертор в економічному режимі) |
2~5 мс |
||||
|
Час перемикання інвертор/байпас |
<1 мс |
||||
|
Перевантажувальна здатність |
10'/1'/18” (150/175/200% номінального струму) |
||||
|
Стандартна конфігурація |
Захист струму живлення |
||||
