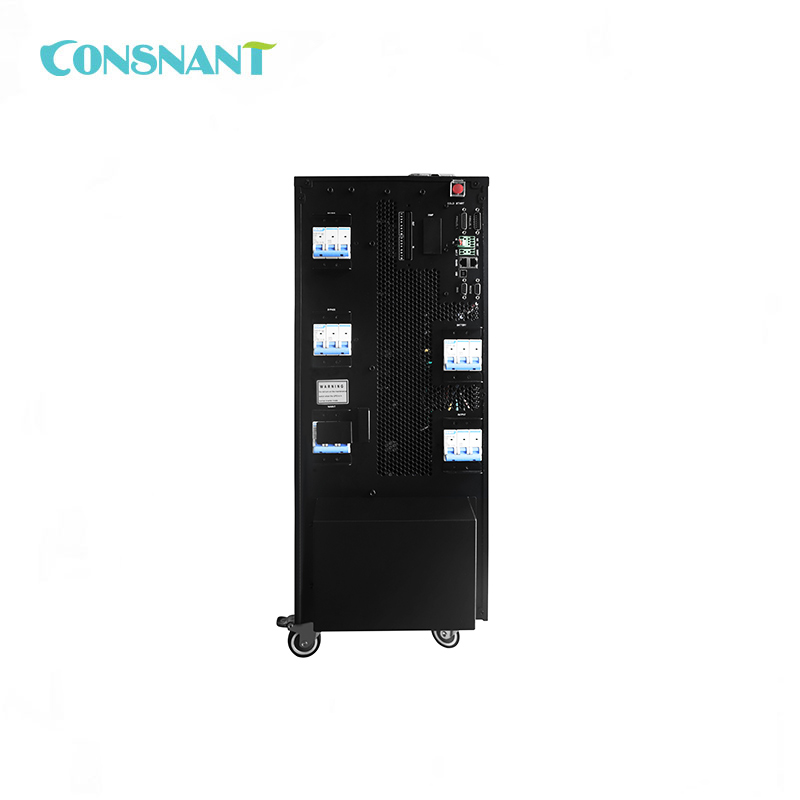

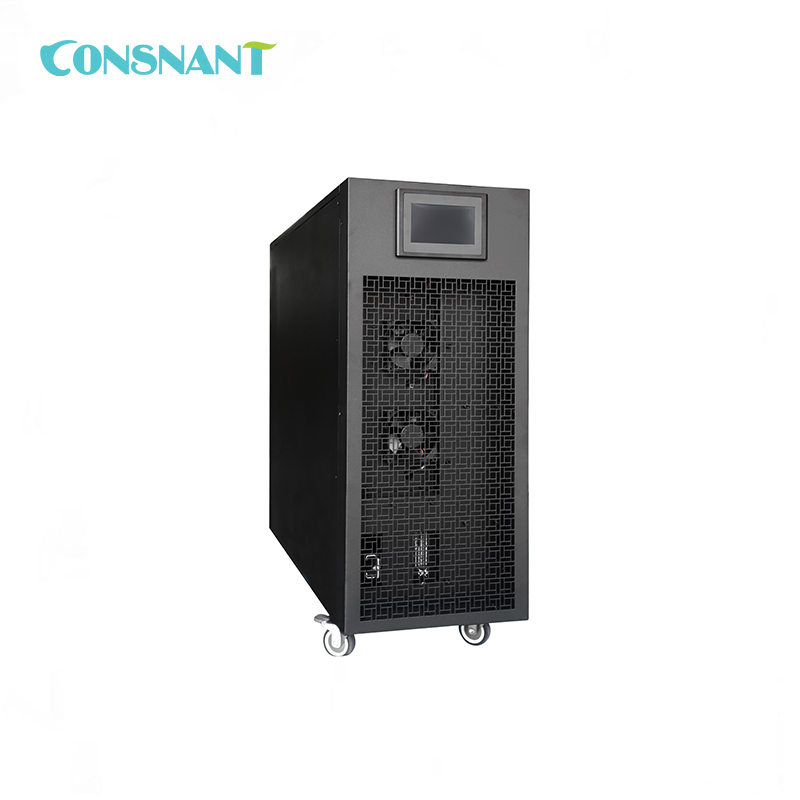

Трифазне високочастотне ДБЖ 10-20 кВА

МОДЕЛЬ

10 км(М)/10 км(Л)

15 тис. (М)/15 тис. (Д)

20 тис. (М)/20 тис. (Д)

МІСЦЕЗАПАСНІСТЬ*

10 кВА / 10 кВт

15 кВА / 15 кВт

20 кВА / 20 кВт

ВВЕДЕННЯ

Діапазон напруги

Низькі втрати в лінії

110 В змінного струму (фаза-нуль) ± 3 % при 50% навантаженні; 176 В змінного струму (фаза-нуль) ± 3 % при 100% навантаженні

Повернення на низьку лінію

Низька напруга втрат у лінії + 10 В

Високі втрати лінії

300 В змінного струму (LN) ± 3 % при навантаженні 50%; 276 В змінного струму (LN) ± 3 % при навантаженні 100%

Повернення у High Line

Висока напруга втрати в лінії - 10 В

Діапазон частот

46 Гц ~ 54 Гц при системі 50 Гц

56 Гц ~ 64 Гц при системі 60 Гц

Фаза

3 фази з нейтраллю

Коефіцієнт потужності

≧ 0,99 при 100% навантаженні

ВИХІД

Фаза

3 фази з нейтраллю

Вихідна напруга

360/380/400/415VAC (фаза-фаза)

208*/220/230/240 В змінного струму (фаза-нуль)

Регулювання змінної напруги

± 1%

Діапазон частот

(Синхронізований діапазон)

46 Гц ~ 54 Гц при системі 50 Гц;

56 Гц ~ 64 Гц при системі 60 Гц

Діапазон частот (режим батареї)

50 Гц ± 0,1 Гц або 60 Гц ± 0,1 Гц

Перевантаження

Режим змінного струму

100%~110%: 60 хв; 110%~125%: 10 хв; 125%~150%: 1 хв; >150%: негайно

Режим роботи від батареї

100%~110%: 60 хв; 110%~125%: 10 хв; 125%~150%: 1 хв; >150%: негайно

Поточний коефіцієнт піку

3:1 макс.

Гармонійне спотворення

≦ 2 % при 100 % лінійного навантаження; ≦ 5 % при 100 % нелінійного навантаження

Час пересадки

Лінійна батарея

0 мс

Байпас інвертора

0 мс (Коли фазове синхронізування не вдається, <Переривання на 4 мс відбувається від інвертора до байпаса)

Інверторний ЕКО

<10 мс

ЕФЕКТИВНІСТЬ

Режим змінного струму

95,5%

Режим роботи від батареї

94,5%

АКУМУЛЯТОР

Стандартна модель

Тип

12 В / 9 Аг

12 В / 9 Аг

Числа

(10+10) шт.

(16+16) шт.

Час перезарядки

9 годин відновлення до 90% ємності

Струм зарядки (макс.)

2,0 А ± 10% (рекомендовано)

1,0~12,0 А (регульований)

Зарядна напруга

+/-136,5 В постійного струму ± 1%

+/-218 В постійного струму ± 1%

Довгострокова модель

Тип

Залежно від застосувань

Числа

20

32 ~ 40 (регульовано)

Струм зарядки (макс.)

1,0~12,0A ±10% (регульований)

Зарядна напруга

+/-136,5 В постійного струму ± 1%

+/- 13,65 В постійного струму * N ± 1% (N = 16~20)

ФІЗИЧНИЙ

Стандартна модель

Розміри, ГШХВ (мм)

630 x 250 x 826

Вага нетто (кг)

124/126

139/141

Довгострокова модель

Розміри, ГШХВ (mm)

630 x 250 x 826

Вага нетто (кг)

28/30

43/45

НАВКОЛИШНЄ СЕРЕДОВИЩЕ

Робоча температура

0 ~ 40°C (час роботи батареї зменшується при температурі > 25°C)

Вологість повітря при експлуатації

<95% та без конденсації

Висота експлуатації**

<1000 м**

Рівень акустичного шуму

Менше 55 дБ на відстані 1 метр

Менше 58 дБ на відстані 1 метр

МЕНЕДЖМЕНТ

Інтелектуальний RS-232 або USB

Підтримує Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix та MAC

Додатковий SNMP

Керування живленням за допомогою SNMP-менеджера та веб-браузера
