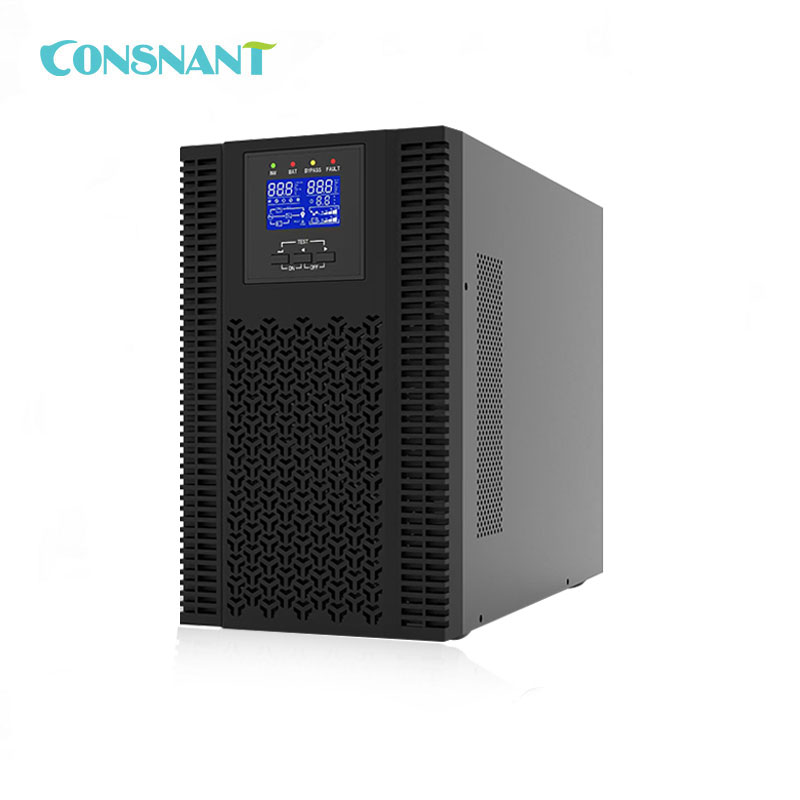

Баштовий високочастотний онлайн ДБЖ 1-3 кВА
Пункт № :
CNH110 1-3KVAЗамовлення (MOQ) :
20 pcsОплата :
T/TПоходження продукту :
ChinaКолір :
BlackПорт доставки :
ShenzhenЧас виконання :
3 weeksвага :
4.2-21.6 KgБаштовий високочастотний онлайн ДБЖ 1-3 кВА
Особливість:
1. Нульовий час передачі
Онлайн ДБЖ із подвійним перетворенням забезпечує найповніший захист критично важливого обладнання від різноманітних проблем із якістю електроенергії.
2. На основі цифрового керування DSP
Базове цифрове керування Advance DSP забезпечує високу ефективність високого вхідного коефіцієнта потужності, низький рівень спотворень, забезпечує навантаження ідеальним синусоїдальним джерелом живлення змінного струму.
3. Надширокий діапазон вхідної мережі
Сильна сумісність із ультра-електричним середовищем, добре працює з мережею надширокого діапазону 90В~300В, 40~70Гц, значно зменшує розряд батареї, подовжує термін служби батареї.
4. Найкраща здатність до завантаження
Коефіцієнт вихідної потужності до 0,9, 50/60 Гц. Автоматична адаптація, вибір напруги, ідеально підходить для будь-якого застосування.
5. Сумісний з генераторною установкою
Здатний працювати з широким діапазоном генераторних установок, ізолювати флуктуації та шуми від генераторних установок, забезпечувати стабільне та чисте живлення обладнання користувача.
6. Високий коефіцієнт вхідної потужності
Завдяки технології PFC із цифровим керуванням, коефіцієнт вхідної потужності >0,99 дозволяє ефективно уникнути забруднення електроенергії та заощадити витрати на енергію для споживача.
7. Надійна конструкція
Виготовлений із міцної двосторонньої друкованої плати зі скловолокна (FR4), компанія з компонентом великого діапазону, значно підвищує надійність у суворих умовах, добре розроблену вентиляцію та конформне покриття, запобігає накопиченню пилу, покращує стійкість до корозії.
8. Відкритий для налаштування
Заснований на потужному контролері та відкритій архітектурі, продукт можна налаштувати відповідно до потреб інтеграції автоматичної системи або інтелектуальної системи нагляду.
Технічні параметри:
Модель | CNH110-1K | CNH110-1KS | CNH110-2K | CNH110-2KS | CNH110-3K | CNH110-3KS | |
Ємність | VA/W | 1 кВА/900 Вт | 2 кВА/1,8 кВт | 3 кВА/2,7 кВт | |||
Топологія | Онлайн ДБЖ із подвійним перетворенням | ||||||
Фаза | Однофазний вхід Однофазний вихід | ||||||
Мережевий вхід | Електропроводка | L/N+PE | |||||
Номінальна напруга | 208/220/230/240 В змінного струму | ||||||
Діапазон напруги | 90~300 В змінного струму | ||||||
Діапазон частот | 40 Гц-70 Гц | ||||||
Коефіцієнт вхідної потужності | ≥0,99 | ||||||
Вихід змінного струму | Електропроводка | L/N+PE | |||||
Вихідна напруга | 208/220/230/240 В змінного струму | ||||||
Регулювання напруги | ±1% | ||||||
Вихідна частота | 50/60±4 Гц (режим синхронізації) / 50/60 Гц ± 0,1% (вільний режим) | ||||||
Форма хвилі | Чиста синусоїда | ||||||
Спотворення (THDV%) |
<2% (лінійне навантаження) | ||||||
<7% (нелінійне навантаження) | |||||||
Перевантажувальна здатність | 1 хв при 105% ~ 125% номінального навантаження 30 сек. при 125%~150%номінальному навантаженні 0,5 сек @>150% номінального навантаження |
||||||
Ефективність | Режим AC/AC | 88% | 89% | 90% | |||
Режим DC/AC | 86% | 87% | 88% | ||||
Акумулятор і зарядка | Номінальна напруга батареї ① | 24 В постійного струму внутрішній | Зовнішній 36В постійного струму | Зовнішній 48В постійного струму | Зовнішній 72 В постійного струму | Зовнішній 72 В постійного струму | 96 В постійного струму |
Ємність акумулятора | 12V/7AHx2шт | Зовнішня батарея Залежить | 12V/7AHx4шт | Зовнішня батарея Залежить | 12V/7AHx6шт | Зовнішня батарея Залежить | |
Час резервного копіювання | >6 хвилин при половинному завантаженні | >6 хвилин при половинному завантаженні | >6 хвилин при половинному завантаженні | ||||
Струм зарядки | Стандартна модель із внутрішньою батареєю: 1 А Модель тривалого резервного копіювання: 4A |
||||||
фізичний | Стиль шасі | вежа | |||||
Баштовий вимір | 1KS: 145(Ш)X220(В)x250(Г) мм 1K, 2KS: 145(Ш)X220(В)x318(Г) мм 2K: 145(Ш)X220(В)x390(Г) мм 3K/3KS: 190 (Ш) x 318 (В) x 368 (Г) мм |
||||||
Вага (кг) | 8.9 | 4.2 | 14 | 5.9 | 21.6 | 8.3 | |
HMI | РК-ДИСПЛЕЙ | Вхідна напруга мережі, частота, рівень навантаження, режим роботи, стан справності | |||||
Стандарти комунікаційного інтерфейсу | 1. ПОРТ RS232 | ||||||
Додаткова карта розширення | 2. Картка NMC: підтримка віддаленого моніторингу ДБЖ за допомогою програми для смартфона, веб-сторінки, програмного забезпечення для монітора ПК, підтримка сервера / вимкнення NAS 3. Карта MODBUS, 4. USB-карта 5. Плата реле (потрібна збірка відповідно до запиту замовлення перед відправленням |
||||||
Операційна Навколишнє середовище Витривалість |
Температурний діапазон | -10~50oC | |||||
Відносна вологість | 0-98%(без конденсації) | ||||||
Акустика Шум | <55 дБ на відстані 1 метра |
Примітка:
① Ємність і напруга батареї відкриті для налаштування
② Розміри можуть відрізнятися для різних панелей
③ Конфігурація розетки та клеми на задній панелі може відрізнятися для різних країн або регіонів відповідно до замовлення
④ Додаткові налаштування параметрів,зв’яжіться з торговим представником
