Модель: OD-TRISS-48100
Діапазон вхідної змінної напруги: 85~300 В змінного струму
Діапазон вихідної напруги постійного струму: -43,2 В постійного струму ~ -57,6 В постійного струму (типове значення -53,5 В постійного струму)
Діапазон температур зберігання: -45℃～+70℃
Застосування:
Базова станція зв'язку
Пункт № :
OD-TRISS-48100Замовлення (MOQ) :
10 pcsОплата :
T/TПоходження продукту :
ChinaКолір :
RAL7035Порт доставки :
ShenzhenЧас виконання :
3 weeksвага :
180 KgОпис

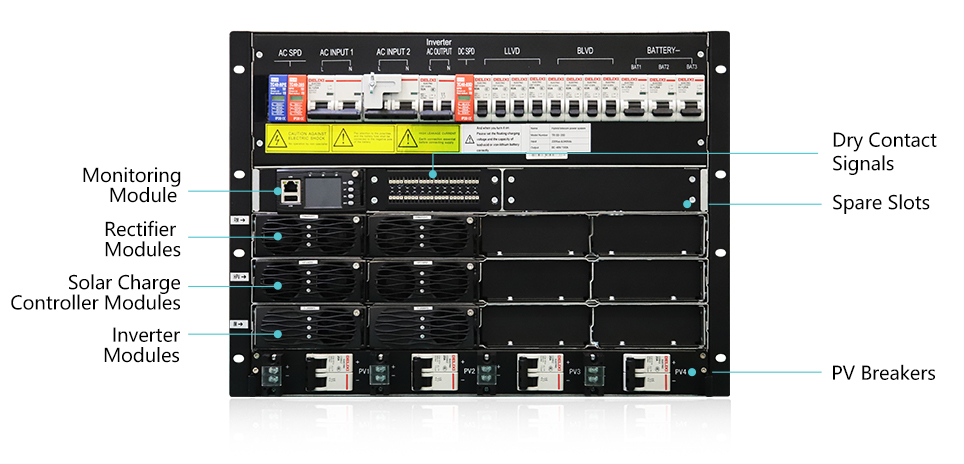

Гібридна телекомунікаційна система живлення серії OD-TRISS об'єднує інверторне живлення, випрямляче живлення, фотоелектричну енергію, систему охолодження та систему моніторингу живлення та навколишнього середовища, забезпечуючи безпечне та надійне робоче середовище для комунікаційних пристроїв і може широко використовуватися на зовнішніх базових станціях зв'язку.
Конфігурація:
| Модель | Конфігурація | Діапазон вхідної напруги | Вхідна напруга | Вихідний струм (макс.) | Вихідна потужність (макс.) | Кількість модулів |
|
Серія TRISS-48 (Випрямляч+Інвертор+MPPT) |
Модулі випрямлячів | 85~300 В змінного струму | -53,5 В постійного струму | 400А | 16 кВт | 1-4 |
| Інверторні модулі | 120-425 В постійного струму | -54,5 В постійного струму | 400А | 12 кВт | 1-4 | |
| MPPT-модулі | 176-265 В постійного струму | 220 В змінного струму/230-12 В змінного струму | \ | 8 кВт | 1-4 |
Технічні характеристики
| Модель | OD-TRISS-48100 | |
| Кабінет Міністрів | ||
| Розмір (мм) | Ш*Г*В=759*693*1430 мм (без кондиціонера) Ш*Г*В=759*817*1430 мм (з кондиціонером) |
|
| Простір для обладнання користувача (U) | Відповідно до потреб користувача | |
| Вага (кг) | 150/180 кг (без/з кондиціонером) | |
| Екологічний | ||
| Робоча температура | -20℃~+45℃ | |
| Температура зберігання | -40℃~+70℃ | |
| Відносна вологість | 5% відносної вологості～90% відносної вологості | |
| Висота | ≤4000 м (знижена вихідна потужність 3000~4000 м) | |
| Контроль температури | ||

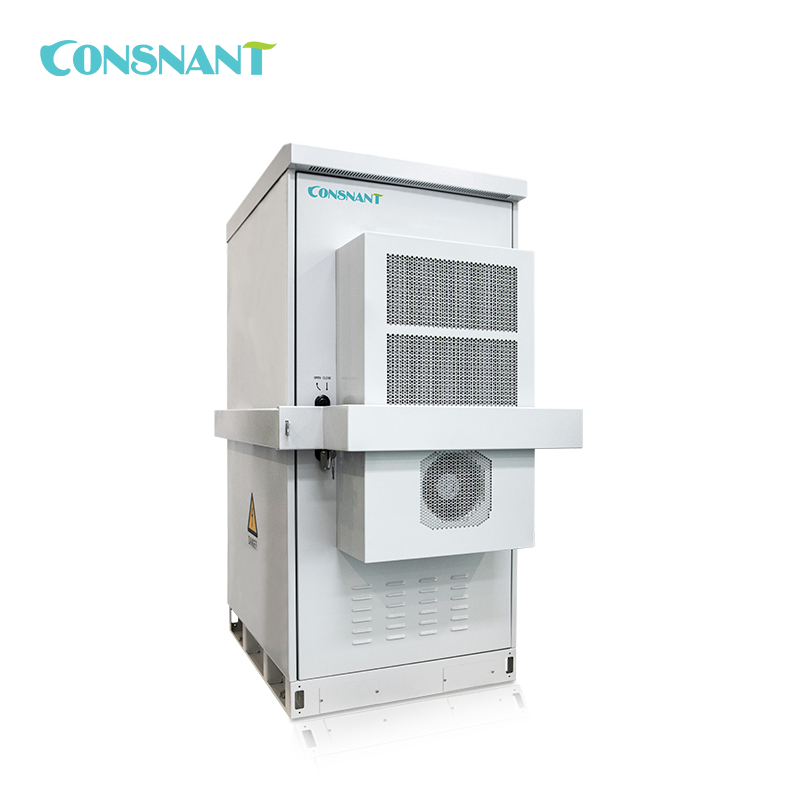

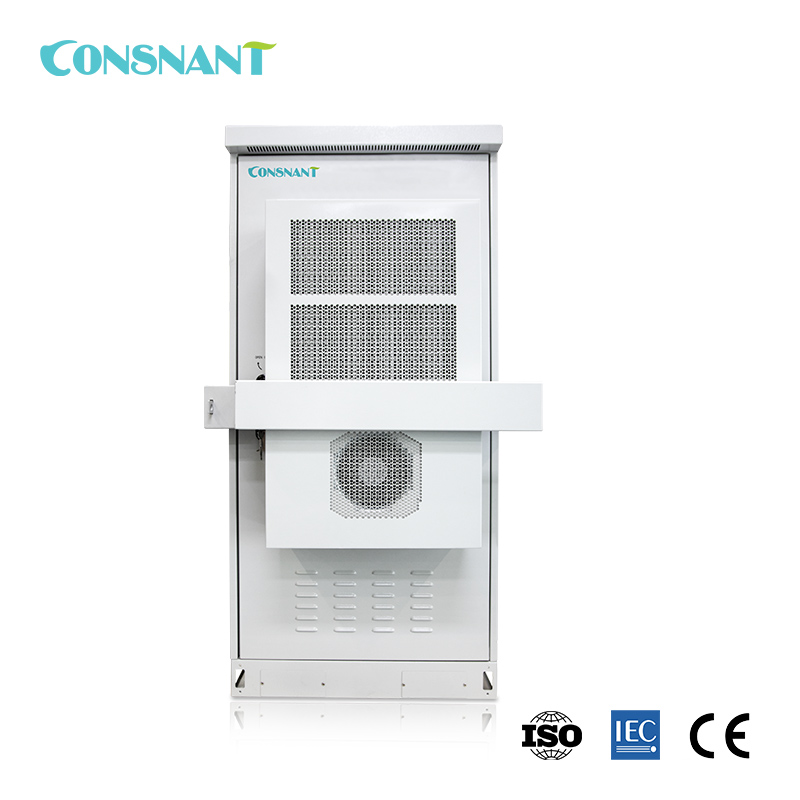

| Охолодження | Одинарний або подвійний вентилятор 48 В постійного струму, 100 Вт, ШІМ з регулюванням температури (опціонально) Кондиціонер змінного/постійного струму потужністю 5000 Вт, 1000 Вт, 1500 Вт (опціонально) Теплообмінник 500 Вт 1000 Вт (опціонально) |
|
| Опалення (необов'язково) | Обігрівач (500 Вт) | |
| Модуль випрямляча | ||
| Номінальна потужність | 3000 Вт (стандартно)/4000 Вт (додатково) | |
| Кількість (шт.) | 2 (від 1 до 4) | |
| Розмір (мм) | Ш*Г*В=106,5*286*41,5(±0,5 мм) | |
| Вага (кг) | <2 кг | |
| Інверторний модуль | ||
| Номінальна потужність | 2000 ВА | |
| Кількість (шт.) | 2 (від 1 до 4) | |
| Розмір (мм) | Ш*Г*В=106,4*291*41,5(±0,5 мм) | |
| Вага (кг) | <2 кг | |
| Сонячний MPPT-модуль | ||
| Номінальна потужність | 3000 Вт | |
| Кількість (шт.) | 2 (від 1 до 4) | |
| Розмір (мм) | Ш*Г*В=106,5*286*41,5(±0,5 мм) | |
| Вага (кг) | <2 кг | |
| Вхід змінного струму | ||
| Номінальна вхідна напруга змінного струму | Однофазний 220 В змінного струму/Трифазний 380 В змінного струму | |
| Діапазон вхідної напруги змінного струму | 85 В змінного струму ~ 300 В змінного струму | |
| Максимальний вхідний струм змінного струму | 104A (однофазний) | |
| Частота вхідної напруги змінного струму | 45~65 Гц (типове значення 50/60 Гц) | |
| Коефіцієнт потужності змінного струму | ≥0,97 (номінальне навантаження 220 В змінного струму) | |
| Вхід фотоелектричних систем | ||
| Діапазони вхідних фотоелектричних систем | 120~425 В постійного струму (пускова напруга понад 160 В постійного струму) | |
| Номінальна вхідна напруга для фотоелектричних систем | 340 В постійного струму | |
| Діапазон напруги MPPT | від 120 В постійного струму до 340 В постійного струму | |
| Максимальний вхідний струм фотоелектричних систем | 17А | |
| Максимальна вхідна напруга фотоелектричних систем | 450 В постійного струму (блок живлення не може бути пошкоджений) | |
| Захист фотоелектричного модуля від зворотної полюсності | Помилка полярності входу, без пошкоджень | |
| Захист входу фотоелектричного модуля | Позитивний та негативний запобіжники | |
| Вихід | ||
| Місткість системи | 6 кВт (макс.: 16 кВт) | |
| Діапазон вихідної напруги постійного струму | -43,2 В постійного струму ~ -57,6 В постійного струму (типове значення -53,5 В постійного струму) | |
| Постійний струм | 200 А (макс.: 400 А) | |
| Діапазон вихідної напруги змінного струму | 220 В змінного струму/230 В змінного струму | |
| Вихідна потужність змінного струму | 4 кВт (макс.: 8 кВт) | |
| Точність стабілізації напруги | ≤±1% | |
| Вихідні пульсації та шум | ≤200 мВпік-пік (номінальна вхідна напруга та навантаження і обмеження пропускної здатності 20 МГц) | |
| Дисбаланс розподілу струму | ≤±5% (в діапазоні навантаження 50-100%) | |
| ККД модуля випрямляча | ≥93%/≥95%/≥96%Необов'язково | |
| Ефективність фотоелектричних модулів | ≥96% | |
| Ефективність інверторного модуля | ≥90% | |
