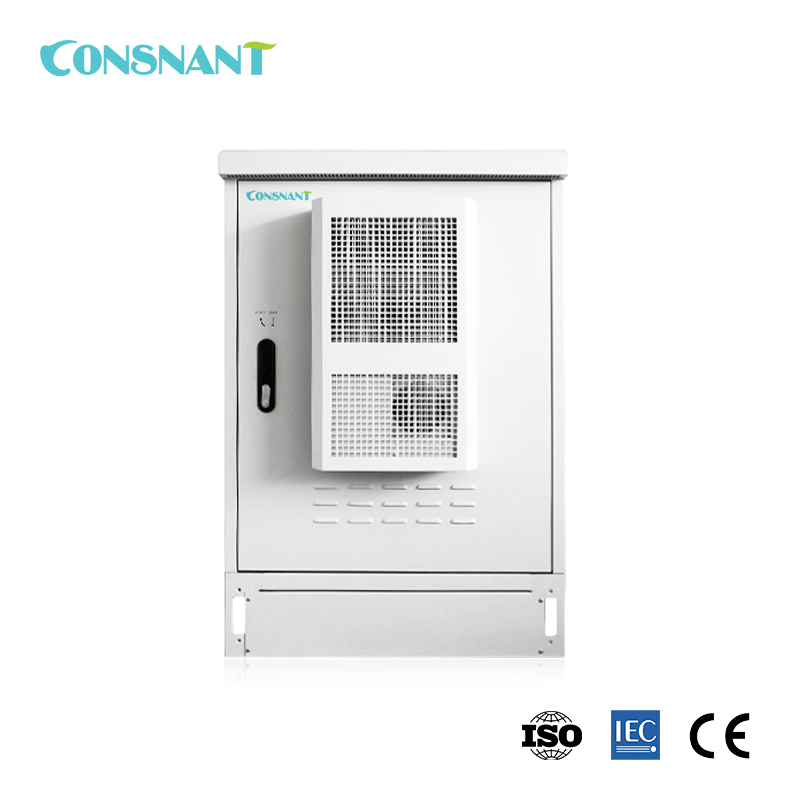

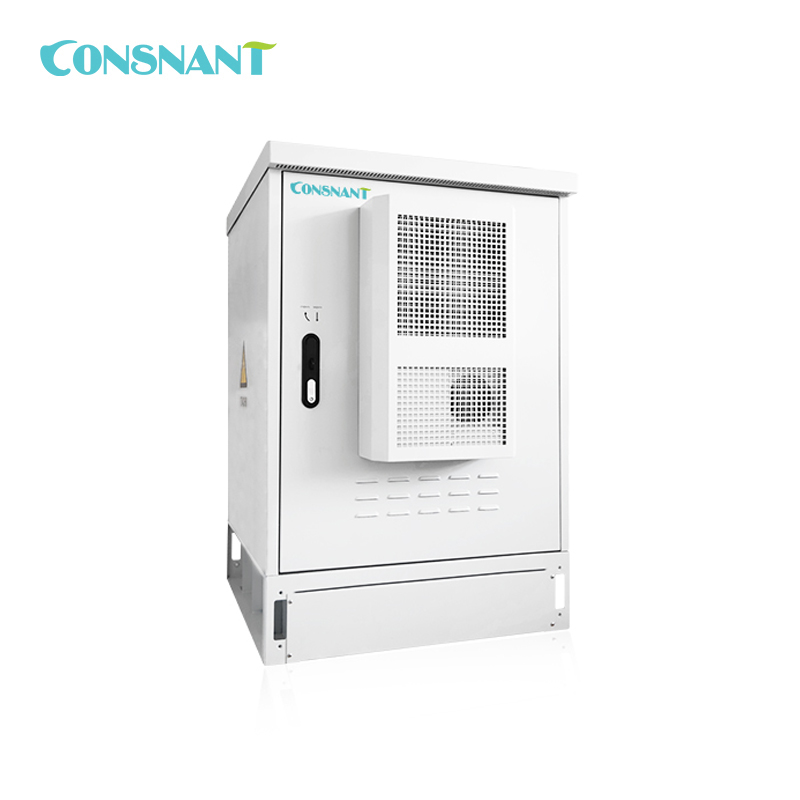

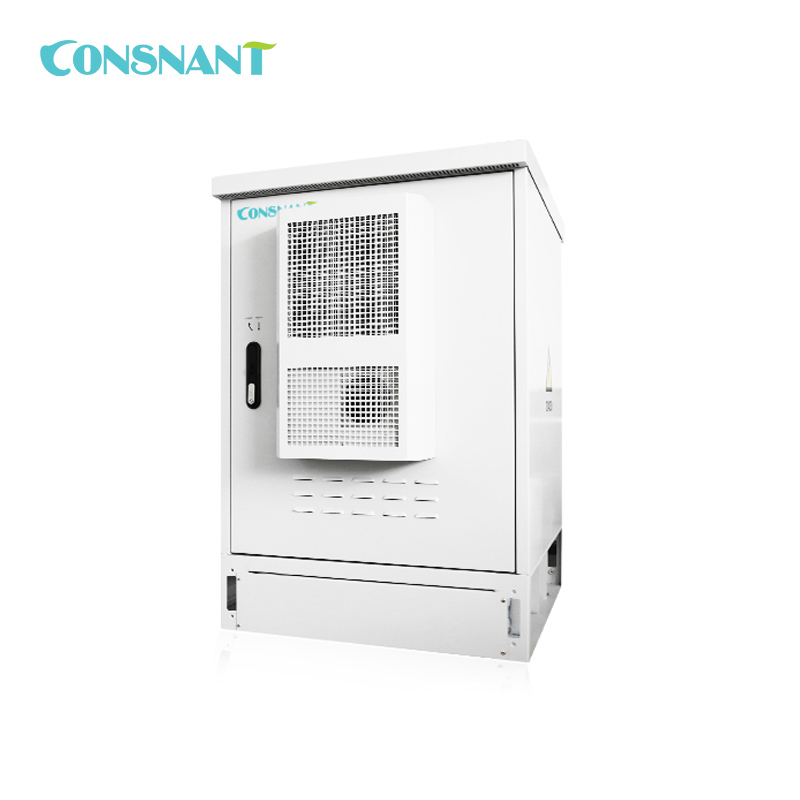

Зовнішня гібридна телекомунікаційна система живлення 48 В постійного струму 100 А

Модель: OD-TRIS-48100

Номінальна напруга: 220/230/240 В змінного струму

Номінальна частота: 50/60 Гц

Коефіцієнт вихідної потужності: 0,99

Діапазон температур використання: -20℃～＋45℃

Галузь застосування:

Базова станція зв'язку

Пункт № :
OD-TRIS-48100
Замовлення (MOQ) :
10 pcs
Оплата :
T/T
Походження продукту :
China
Колір :
RAL7035
Порт доставки :
Shenzhen
Час виконання :
3 weeks
вага :
＞200 Kg

Запитайте зараз

Опис продукту

Цей продукт об'єднує інверторне живлення, випрямляче живлення, фотоелектричну енергію (опціонально), систему охолодження та систему моніторингу живлення й навколишнього середовища, забезпечуючи безпечне та надійне робоче середовище для комунікаційних пристроїв і може широко використовуватися на зовнішніх базових станціях зв'язку.

Повний комплект компонентів цього продукту включає:

- Кабінет міністрів

- Інверторний модуль

- Модуль випрямляча

- Літієва батарея 48 В 50 Аг

- Система моніторингу

- Система контролю температури

Конфігурація:

Конфігурація
Система	Модуль монітора	1 одиниця
	Інверторний модуль: 2 кВт	2 одиниці
	Модуль випрямляча: 30A/50A/75A	2 одиниці
	Сонячний модуль (необов'язково)	50A (діапазон вхідної напруги: 60~150 В постійного струму)
Потужність розподіл одиниця	Розподіл змінного струму	СДПГ	SPD на стороні змінного струму
		1 маршрут вхідного автоматичного вимикача: 1×63A/4P
	Розподіл постійного струму	СДПГ	SPD на стороні постійного струму
		Акумулятор	2 лінії вхідних запобіжників акумулятора: 2×300A/100kA
		Вихід навантаження	6 маршрутів вихідного струму ≤50 А, серед яких: Пріоритетне навантаження: 2 виходи (автоматичний вимикач 1x32A, автоматичний вимикач 1×16A) Непріоритетне навантаження: 4 виходи (1x63A автоматичний вимикач, 1x32A автоматичний вимикач, 2x Автоматичний вимикач 16А)
Простір для обладнання користувача		11U
Блок контролю температури		1 шафовий кондиціонер змінного струму 500 Вт з 2 обігрівачами по 150 Вт; 2 модулі вентиляторів
Інші		Датчик дверей; датчик води; датчик диму; датчик температури та вологості

Особливості:

Клас захисту корпусу LP55/LP56 та захисне покриття, стійке до корозії.
Використання передової технології цифрового керування DSP, онлайн-дизайн подвійного перетворення.
Широкий діапазон вхідної напруги та частоти.
Сумісний з картою SNMP для віддаленого моніторингу в режимі реального часу.
Підтримка системи моніторингу живлення та навколишнього середовища.
Обігрівач або кондиціонер є необов'язковим для низьких та високих температур.
Інтегроване проектування кількох функцій захисту.
Стандартний 19-дюймовий модуль живлення ДБЖ стійкового типу для легкого встановлення та обслуговування.
Сумісний з акумуляторами VRLA та літій-іонними акумуляторними блоками.
Підтримка індивідуального дизайну, можливість резервування місця для користувацького обладнання.
Автоматичний запуск після ввімкнення.
Діапазон робочих температур становить від -20°C до +45°C.

Технічні характеристики

Модель	OD-TRIS-48100
Вхід змінного струму
Номінальна вхідна напруга змінного струму	Однофазний 220 В змінного струму/Трифазний 380 В змінного струму
Діапазон вхідної напруги	85 В змінного струму ~ 300 В змінного струму
Частота вхідної змінної напруги	45 Гц ~ 65 Гц
Макс. вхідний струм	≤55A (однофазний)
Коефіцієнт потужності	≥0,99
Вихід
Діапазон вихідної напруги постійного струму	42 В постійного струму ~ 58 В постійного струму
Номінальна вихідна напруга постійного струму	54,5 В
Максимальний вихідний сигнал постійного струму	Постійний струм 52А
Вихідна частота	Номінальна частота 50 Гц/60 Гц (частота необов'язкова)
Номінальна вихідна напруга змінного струму	220 В змінного струму/230 В змінного струму (додатково)
Вихідна потужність змінного струму	2000 ВА
Акумулятор
Напруга заряду	54,75 В постійного струму
Номінальна напруга	48 В
Номінальна місткість	50 Аг
Розмір батареї	3U
Макс. струм заряду	25А
Макс. струм розряду	50А
Механічний
Розміри (мм)	Кабінет Міністрів	800 (Ш) × 900/1000 (Г) × 1200 (В) без/з кондиціонером
	Обладнання користувача простір	Висота: 3U; ширина: 19 дюймів
	Інверторний модуль: 2 кВт	106,4 (Ш) x 291 (Г) x 41,5 (В)
	Модуль випрямляча: 50A	106,5 (Ш) x 286 (Г) x 41,5 (В)
Вага системи (кг)	>200
Екологічний
Робоча температура	-20℃~+45℃
Температура зберігання	-40℃~+70℃
Відносна вологість	5% відносної вологості ~ 90% відносної вологості
Висота	≤3000 м (зниження номінальних значень для використання, якщо вище 3000 м)
